六轴焊锡机运动控制系统
HK-6D-U303 六轴焊锡机运动控制系统具备同时控制6个电机轴的能力,可用于龙门式、单平台式和双工作台式等多种机械结构,隐藏菜单功能的加入也让系统做到了专业与易用兼顾的效果,并且全新的加工界面可以让用户更加直观的了解到加工进度与整体生产状态。手持编程器采用480 x 272 像素的1600万色真彩色5寸液晶显示屏,使编程菜单内容更丰富,同时支持自定义开机画面已达到深度定制系统的效果,手持编程器可以存储加工文件、系统配置文件,在多台设备使用中可用手持编程器相互复制加工文件或系统配置文件(也可使用U盘复制)。主板与手持编程器之间使用工业现场总线通信连接,速率更高、抗干扰性更强。
功能特点
1. 支持龙门式、单平台式和双工作台式等多种机械结构。
2. 支持隐藏菜单功能让系统做到了专业与易用性。
3. 具有A轴旋转轴,旋转轴可与XY路径切线跟随。
4. 拐角处理可以设定速度与路径吻合度的优先级,实现拐的平滑过渡。
5. DXF文件转换功能,可将CAD做好的焊锡路径图导出DXF文件转成焊锡文件。
6. 对编程点的编辑可有20次的“撤销”、“重做”,有效防止误操作。
7. 焊锡参数设置以编程点的方式设置,可实现在同一个焊锡加工过程中不同区域有不同的焊锡参数设置。
8. 在回原点动作时各轴回到原点后X、Y、Z三个轴同时进行原点捕获动作。
9. 具有全拼中文输入法。

电机轴数       6轴输出
脉冲输出频率 最高频率4MHz,加减速速度刷新时间0.1mS
可编程输入输出 24路通用输入,16路通用输出
程序存储空间 150个加工文件,每组存1500个编程点
外部接口 两路串口,两个U盘口
手持编程器 采用480 X 272像素、1600万色真彩色5寸液晶显示屏
电源

DC24V,电流5A

主板尺寸:

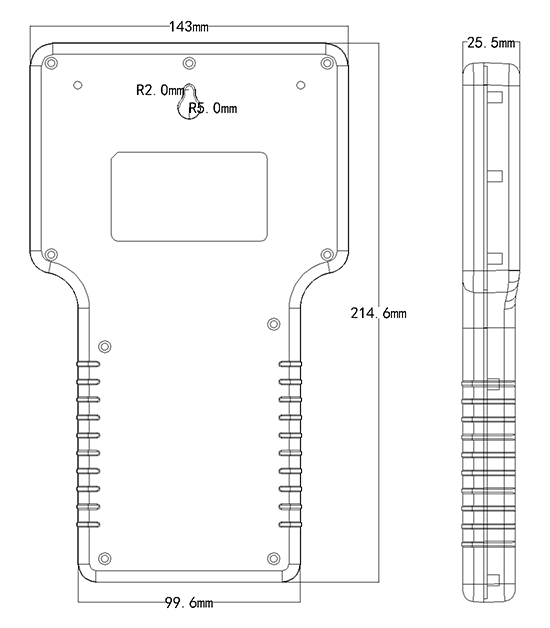

手持编程器尺寸:
